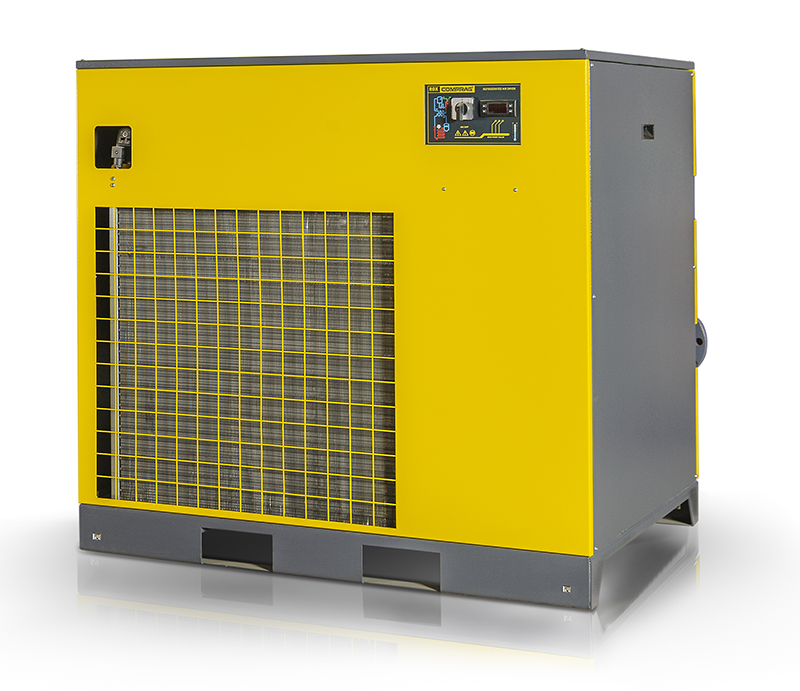

Druckluft Kältetrockner RDX

Optimale Leistung für Ihre Druckluft: Comprag RDX-Kältetrockner

Saubere, trockene Druckluft ist die unerlässliche Basis für unterbrechungsfreie Produktionsabläufe und sichert die Langlebigkeit Ihrer gesamten Anlagentechnik. Ohne angemessene Aufbereitung führt Feuchtigkeit in der Druckluft unweigerlich zu Korrosion, erhöhtem Ausschuss und kostspieligen Wartungsarbeiten.

Setzen Sie deshalb auf die RDX Kältetrockner -Serie der Comprag GmbH. Diese hocheffizienten Kältetrockner stellen sicher, dass Ihre Druckluft stets den benötigten (Tau-)Punkt erreicht. Die Trockner der RDX-Serie sind robust gebaut, zeichnen sich durch hohe Effizienz aus und bieten dabei nur geringen Druckverlust. Selbst unter schwankenden Lastbedingungen von 0 % bis 100 % gewährleisten sie einen konstant niedrigen Taupunkt.

Konstant niedriger Taupunkt auch bei schwankenden Lastbedingungen von 0% bis 100%.

Zuverlässigkeit und höchste Energieeffizienz

Als Fachbetrieb für Druckluft legt die Comprag GmbH größten Wert darauf, maximale Leistung bei minimalen Betriebskosten zu erzielen. Die Kältetrockner der RDX-Serie sind speziell dafür konzipiert, dieses optimale Gleichgewicht zu verwirklichen.

Jeder Comprag Kältetrockner bietet Ihnen:

• Überragende Abscheidung: Mit einem integrierten Koaleszenz-Kondensatabscheider scheiden unsere Modelle bis zu 98 % der Feuchtigkeit zuverlässig ab.
• Betriebssicherheit: Selbst bei stark variierendem Druckluftverbrauch garantiert die widerstandsfähige Bauweise der Comprag GmbH maximale Betriebssicherheit.
• Geringe Kosten und Druckverlust: Die Kombination aus hocheffizienten Aluminium-Wärmetauschern und exzellenter thermischer Isolierung führt zu einem minimalen Druckverlust. Ihre Kompressoren verbrauchen dadurch weniger Energie, was einen signifikanten Kostenvorteil darstellt.
• Präzise Steuerung: Die Kälteerzeugung wird flexibel an wechselnde Lasten angepasst. Der übersichtliche Taupunktindikator ermöglicht es Ihnen zudem, die Druckluftqualität jederzeit zu kontrollieren.

Umweltverantwortung: Die Comprag GmbH verwendet in jedem Kältetrockner modernste Kältemittel und unterstreicht damit ihr umweltbewusstes Design.

Einsatzgebiete: Vertrauen in der Industrie

Die RDX-Kältetrockner von Comprag sind für die strengsten Anforderungen von Schlüsselindustrien entwickelt worden. Ihre Investition schützt die gesamte Wertschöpfungskette Ihres Unternehmens.

• Pharma und Medizin: Die Trockner liefern den erforderlichen niedrigen Taupunkt für sensible Vorgänge wie Verpackungsanwendungen und Sterilisation.
• Getränke und Lebensmittel: Durch die zuverlässige Entfernung von Feuchtigkeit werden strenge Hygiene- und Qualitätsstandards bei der Abfüllung eingehalten.
• Oberflächentechnik und Lackieranlagen: Kleinste Wasserpartikel, die Lackierfehler verursachen könnten, werden eliminiert, was makellose Ergebnisse sichert.
• Werkstätten und Maschinenbau: Der Korrosionsschutz verlängert die Lebensdauer Ihrer pneumatischen Steuerungs- und Werkzeugkomponenten.

Technische Innovationen der RDX-Serie

Die Leistungsfähigkeit eines Kältetrockners ist an seiner Konstanz und Effizienz messbar. Die Comprag GmbH setzt in der RDX-Serie auf bewährte Komponenten, um technische Spitzenleistung zu garantieren.

Das Herzstück: Der Kombinierte Wärmetauscher

Die Energieeffizienz der RDX-Serie wird durch den fortschrittlichen Kombinierten Wärmetauscher mit seinen drei Funktionseinheiten gewährleistet.

Kombinierter wärmetauscher

Der kombinierte Wärmetausche in einem RDX-Trockner besteht aus drei Funktionseinheiten: Luft/Luft-Wärmetauscher; Luft/Kältemittel-Wärmetauscher und Koaleszenzabscheider (Demister).

Ein Luft/Luft-Wärmetauscher kühlt die eintretende Druckluft vor. Dies spart bis zu 50% Energie bei der anschließenden Kältemittelkühlung. Gleichzeitig wird kalte, trockene Luft, die den Druckluftkältetrockner verlässt, wieder erwärmt. Ein Luft/Kältemittel-Wärmetauscher regelt die Temperatur der Druckluft auf die Taupunkttemperatur. Ein Koaleszenzabscheider entfernt Kondensat aus der Druckluft. Das abgeschiedene Kondensat wird periodisch durch einen Kondensatableiter abgeführt.

Die Comprag GmbH garantiert die Energieeffizienz ihrer RDX-Serie durch einen fortschrittlichen kombinierten Wärmetauscher, der aus drei Funktionseinheiten besteht – das zentrale Argument für unsere Kältetrockner:

1. Luft/Luft-Wärmetauscher (Energiesparer): Er kühlt die warme, eintretende Druckluft vor, indem die bereits gekühlte, trockene Abluft genutzt wird. Das spart bis zu 50 % Energie bei der folgenden Kältemittelkühlung.
2. Luft/Kältemittel-Wärmetauscher: Kühlt die Luft präzise auf den Taupunkt von +3 °C ab, wodurch das Wasser zuverlässig kondensiert.
3. Koaleszenzabscheider (Demister): Entfernt das Kondensat sowie feine Ölpartikel aus der Druckluft. Das gesammelte Kondensat wird regelmäßig und verlustarm abgeleitet.

Die kompakte Bauweise der Einheiten garantiert minimale Druckverluste und höchste Zuverlässigkeit.

Der Kältekreislauf: Schutz vor Vereisung

Die verlässliche Trocknung der Druckluft basiert auf einem durchgängigen, hocheffizienten Kältekreislauf. In den RDX-Modellen ist dieses Prinzip perfektioniert, um den Drucktaupunkt stets über +3 °C zu halten und somit Vereisung zu verhindern.

Kältetrockner RDX-04 to RDX-77 Funktionsschema

Kältetrockner RDX-100 to RDX-360 Funktionsschema

• Kältemittelverdichter (1): Er verdichtet das Kältemittel im gasförmigen Zustand.
• Verflüssiger (3): Hier kühlt das verdichtete Gas ab und wechselt größtenteils in die flüssige Phase.
• Filtertrockner (5): Reinigt das verflüssigte Kältemittel zum Schutz der Komponenten.
• Expansionsventil (4): Regelt den Durchfluss und injiziert das Kältemittel in den Verdampfer. Es sorgt in Kombination mit dem geregelten Kreislauf dafür, dass der Druck im Verdampfer konstant gehalten wird, wodurch ein Absinken des Drucktaupunkts unter +3 °C (Vereisungsschutz) verhindert wird.
• Verdampfer (2): Das Kältemittel nimmt hier die Wärme der Druckluft auf und wird gasförmig. In diesem Moment kondensiert die Feuchtigkeit aus der Druckluft.

Dieser Zyklus, ergänzt durch zeitgesteuerte Kondensatableiter (6), gewährleistet maximale Leistung und minimales Risiko, unabhängig von der Größe des Modells (von RDX-04 bis RDX-360)

So dimensionieren Sie den idealen Kältetrockner

Die Leistungsfähigkeit Ihrer Comprag RDX-Serie hängt maßgeblich von der korrekten Dimensionierung ab. Wir gewährleisten, dass Ihr Trockner den Drucktaupunkt von 3 °C auch unter realen, von der Norm abweichenden Bedingungen zuverlässig erreicht.

Der standardmäßige Volumenstrom bezieht sich auf einen Betriebsdruck von 7 bar, eine Lufteintrittstemperatur von 35 °C und eine Umgebungstemperatur von 25 °C (gemäß DIN ISO 7183). Bei Abweichungen müssen Korrekturkoeffizienten angewendet werden.

Die Comprag Formel zur Prozesssicherheit:

Zur Berechnung des tatsächlich benötigten Volumenstroms des Kältetrockners wird der Volumenstrom Ihres Kompressors mit den Korrekturkoeffizienten (F1, F2, F3) multipliziert:

LuftvolumenstromKompressor x F1 x F2 x F3 = LuftvolumenstromTrockner

• F1 (Betriebsdruck): Berücksichtigt den tatsächlichen Arbeitsdruck.
• F2 (Eingang Druckluft): Der kritischste Faktor, der die Temperatur der in den Kältetrockner eintretenden Luft berücksichtigt.
• F3 (Umgebung): Berücksichtigt die Umgebungstemperatur am Aufstellungsort.

Rechenbeispiel:

Gehen wir von einem Kompressor aus, der 1,6 m³/min bei 4 bar, einer Lufteintrittstemperatur von 45 °C und einer Umgebungstemperatur von 35 °C liefert:

Die Berechnung ergibt:

Luftvolumenstrom = 1.6 x 1.25 x 1.39 x 1.14 = 3.169 m³/min

In diesem Fall ist ein Comprag Kältetrockner notwendig, der mindestens 3,17 m³/min bewältigen kann – ein Modell, das signifikant größer ist, als es die reine Kompressorleistung vermuten ließe.

Die optimale Lösung

Ein Kältetrockner der RDX-Serie ist die optimale Lösung zur vollständigen Drucklufttrocknung – von kleinen Handwerksbetrieben bis zu großen Industrieanlagen. Setzen Sie auf die Robustheit, Qualität und Leistung, die sich über Jahre bewährt hat. Sichern Sie sich eine konstant hohe Produktqualität und eine längere Lebensdauer Ihrer Werkzeuge.

Mit einem Kältetrockner der Comprag GmbH treffen Sie die richtige Entscheidung.
