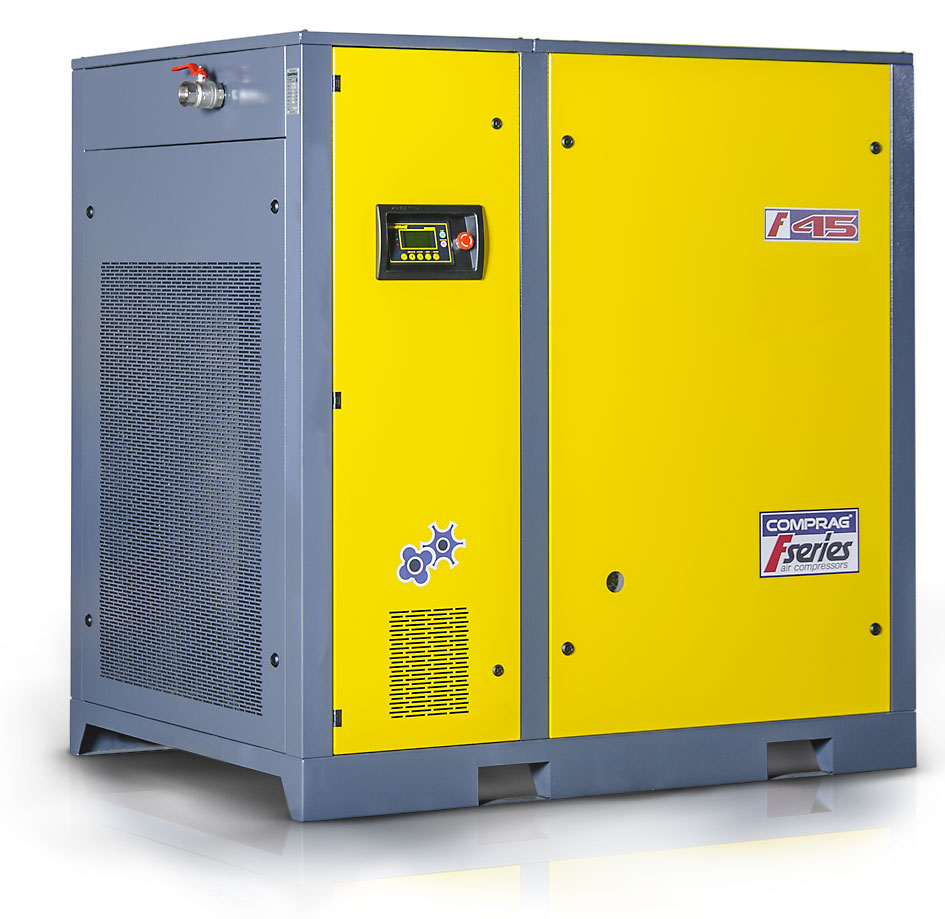

Schraubenkompressoren F-Serie Mit Riemenantrieb Volumenstrom bis 9,0 m³/min

Comprag Schraubenkompressoren: Design und Spezifikationen

Modelle (F)
Standardausführung auf Grundrahmen

Die Comprag Schraubenkompressoren sind in unterschiedlichen Bauformen erhältlich, die exakt auf die Anforderungen Ihrer Betriebsumgebung zugeschnitten sind. Ob als platzsparende Einzelkomponente oder als anschlussfertige Komplettstation – Comprag bietet die passende Lösung für Ihren Druckluftbedarf.

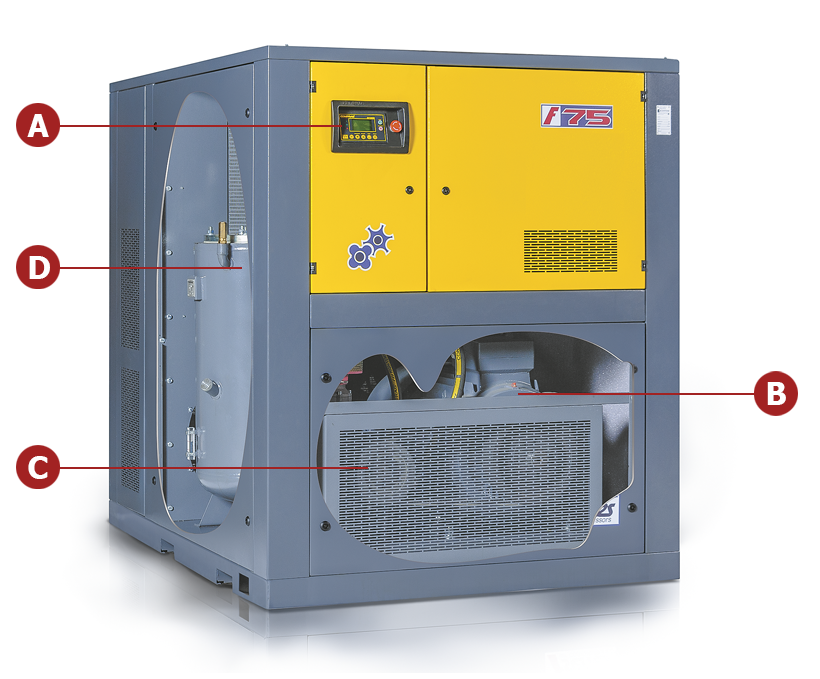

Die Comprag Schraubenkompressoren sind die Grundlage unserer zuverlässigen Drucklufterzeugung. Sie produzieren industriell komprimierte Druckluft von höchster Qualität, optional mit integriertem Kältetrockner, und erreichen dabei die anspruchsvolle Klasse 4-4-4 nach ISO 8573-1:2010.

So erzeugt Ihr Comprag Schraubenkompressor Druckluft

Der detaillierte Verdichtungsprozess Ihres Comprag Schraubenkompressors

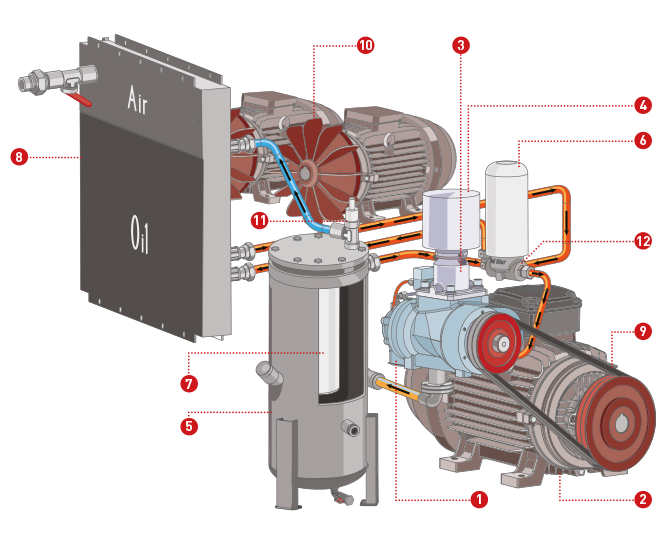

Der Weg von der Umgebungsluft zur leistungsstarken Druckluft ist ein präziser, energieeffizienter Prozess, der durch das Zusammenspiel hochwertiger Komponenten gewährleistet wird. Unser Ablaufschema illustriert dies eindrucksvoll:

1. Lufteintritt und Filterung (3, 4): Der Prozess beginnt mit dem Lufteinlassventil (3), durch das Umgebungsluft in den Kompressor strömt. Zuvor wird diese Luft durch den Luftfilter (4) gereinigt, um Partikel zu entfernen und die Langlebigkeit der nachfolgenden Komponenten zu sichern.
2. Kompression im Schraubenblock (1): Die gefilterte Luft gelangt zum Herzstück des Kompressors: dem Schraubenblock (1). Hier wird die Luft durch die gegenläufigen Rotoren komprimiert. Gleichzeitig wird Öl (rot) in den Schraubenblock eingespritzt. Dieses Öl hat mehrere Funktionen: Es schmiert, dichtet ab und führt die bei der Kompression entstehende Wärme ab. Es entsteht ein Luft-Öl-Gemisch (orange).
3. Antrieb des Schraubenblocks (2, 9): Der Schraubenblock (1) wird vom Elektromotor (2) angetrieben. Bei den hier gezeigten Modellen erfolgt dies über einen Riemenantrieb (9). Unsere D- und DV-Serien nutzen einen Direktantrieb, der den Riemen und dessen Wartung eliminiert.
4. Trennung von Luft und Öl (5, 6, 7): Das heiße Luft-Öl-Gemisch (orange) wird anschließend zum Luft-Öl-Separator-Tank (5) geleitet. Hier erfolgt eine grobe Trennung. Das Öl sammelt sich unten, während das noch ölhaltige Luftgemisch weiter aufsteigt. Anschließend durchströmt es den Ölabscheider (7), wo feinste Ölpartikel abgeschieden werden. Das nun saubere Öl (rot) wird durch den Ölfilter (6) gereinigt, bevor es erneut in den Kreislauf zurückgeführt wird.
5. Luftkühlung (8): Die komprimierte, aber noch heiße Luft (blau) strömt durch den Wärmeaustauscher (8), auch als Nachkühler bekannt. Hier wird die Luft abgekühlt, bevor sie das System verlässt. Die dabei entstehende Kondensationswärme kann, wie später beschrieben, effektiv zur Wärmerückgewinnung genutzt werden.
6. Thermostatisches Ventil und Mindestdruckventil (12, 11): Das Thermostatische Ventil (12) sorgt für die optimale Betriebstemperatur des Öls. Das Mindestdruckventil (11) stellt sicher, dass im Separator immer ein Mindestdruck aufrechterhalten wird, was für einen effizienten Separationsprozess unerlässlich ist.
7. Kühlung des Kompressors (10): Um die Betriebstemperatur des gesamten Systems zu regulieren, sind leistungsstarke Lüfter (10) verbaut, die für eine konstante Kühlung sorgen.

Die Vorteile Ihres Comprag Schraubenkompressors in der Anwendung

Ein Comprag Schraubenkompressor bietet signifikante Vorteile, die sich direkt auf Ihre Betriebskosten und Produktionssicherheit auswirken. Durch die konsequente Fokussierung auf Qualität, Innovation und Effizienz gewährleisten wir einen geringstmöglichen Energieverbrauch und höchste Investitionssicherheit.

• Hohe Energieeffizienz durch Frequenzregelung: Besonders die frequenzgeregelten Comprag FV- und DV-Serien (Variable Speed Drive, VSD) passen die Motordrehzahl präzise an den tatsächlichen Luftbedarf an. Das eliminiert teure Leerlaufzeiten und spart bei schwankendem Verbrauch bis zu 25 % elektrische Energie im Vergleich zu herkömmlichen Kompressoren mit festen Lastzyklen.
• Dauerbetriebsfähigkeit und Langlebigkeit: Die Comprag Schraubenkompressoren sind für den unterbrechungsfreien 24/7-Einsatz in industriellen Umgebungen konzipiert. Der Schraubenblock ist auf höchste Belastungen ausgelegt, was eine extrem lange Lebensdauer und optimale Zuverlässigkeit für Anwendungen mit hohem und konstantem Druckluftbedarf in Fertigungsbetrieben oder Industrieanlagen sicherstellt.
• Geringe Lärmentwicklung und Vibrationsarmut: Das optimierte Rotorendesign und die robuste Bauweise – insbesondere der verlust- und verschleißarme Direktantrieb der D-Serie – führen zu weniger Vibrationen und einem signifikant niedrigeren Schalldruckpegel. Dies verbessert die Arbeitsumgebung und ermöglicht oft eine dezentrale Aufstellung des Schraubenkompressors in Produktionsnähe.
• Platzsparende und anschlussfertige Komplettlösungen: Die Comprag FRD-Komplettsysteme auf Drucklufttank inklusive integriertem Kältetrockner und Vorfilter liefern saubere, trockene Druckluft aus einer kompakten Einheit. Diese Lösungen sind sofort einsatzbereit, reduzieren den Montageaufwand und sparen wertvollen Platz in Ihrer Halle.
• Minimale Wartungskosten und hohe Servicefreundlichkeit: Dank des durchdachten, serviceorientierten Aufbaus sind alle Wartungskomponenten wie Filter und Ölabscheider optimal zugänglich. Dies verkürzt die Wartungszeiten drastisch, reduziert die Stillstandszeiten auf ein Minimum und hält die Lebenszykluskosten Ihres Comprag Schraubenkompressors niedrig.
• Intelligente und sichere Prozesssteuerung: Die modernen Steuerungen in unseren Comprag Schraubenkompressoren (z.B. t-Log-Steuerung) überwachen alle relevanten Betriebsparameter in Echtzeit (Druck, Temperatur, Wartungsintervalle). Sie optimieren den Betrieb automatisch, erhöhen die Prozesssicherheit und können bei Bedarf in Ihre übergeordneten Gebäudemanagementsysteme integriert werden.
• Effektive Wärmerückgewinnungsoptionen: Ein Großteil der dem Comprag Schraubenkompressor zugeführten Energie (bis zu 94 %) wird als Wärme freigesetzt. Durch die Nutzung unserer optionalen Wärmerückgewinnungssysteme können Sie diese Abwärme zur Beheizung von Hallen oder zur Warmwasserbereitung nutzen. Das senkt Ihre Energiekosten zusätzlich und verbessert die Umweltbilanz.
